Innenleuchte Kabelbelegung Prius Plus gesucht
(1 Leser) (1) Besucher
Der Prius Plus, bei uns ausschließlich als 7-Sitzer mit Lithium-Akku, in Japan (Prius Alpha) und Nordamerika (Prius v / Prius+ Wagon) als 5-Sitzer mit NiMH-Akku.
Zum Ende gehenSeite: 1
THEMA: Innenleuchte Kabelbelegung Prius Plus gesucht
#633536
Innenleuchte Kabelbelegung Prius Plus gesucht 19.11.2020 18:17 - vor 1 Woche, 4 Tagen
Grüße an die Prius Plus Besitzer. Ich habe einen Prius Plus ex-Taxi und möchte die originale Innenleuchte wieder einbauen.
Hat mal jemand ein Bild der orig. Verkabelung für mich? Wo ist normalerweise der Schalter für den elektr. Himmel?

Wäre toll, wenn mal jemand nachschauen könnte und 1-2 Bilder für mich hätte.
Danke im Voraus
schnubbi07
Beiträge: 2
Benutzer offline Hier klicken, um das Profil dieses Benutzers zu sehen
Kein öffentlicher Schreibzugriff erlaubt, bitte erst registrieren!

#633539
Aw: Innenleuchte Kabelbelegung Prius Plus gesucht 19.11.2020 18:43 - vor 1 Woche, 4 Tagen
Hallo Schnubbi07

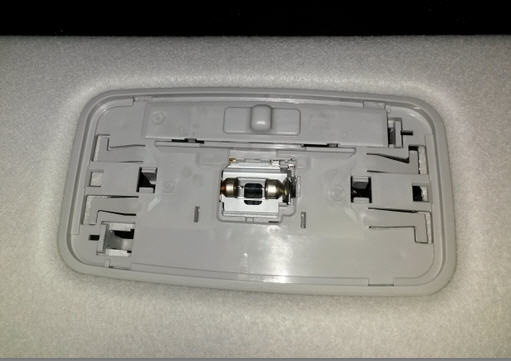

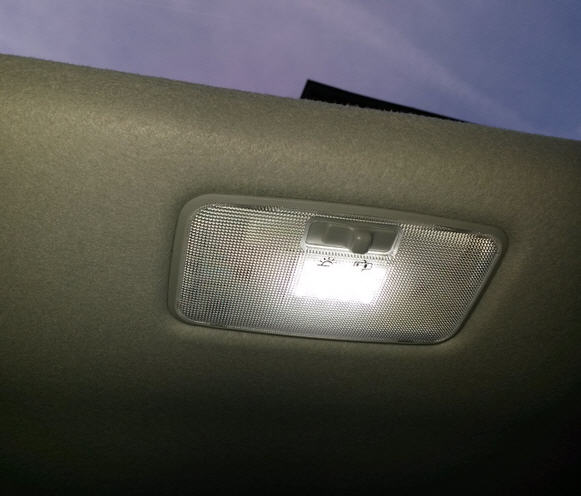

Hatte den Plus mit Panoramadach, der Schalter ist gegen vorne.

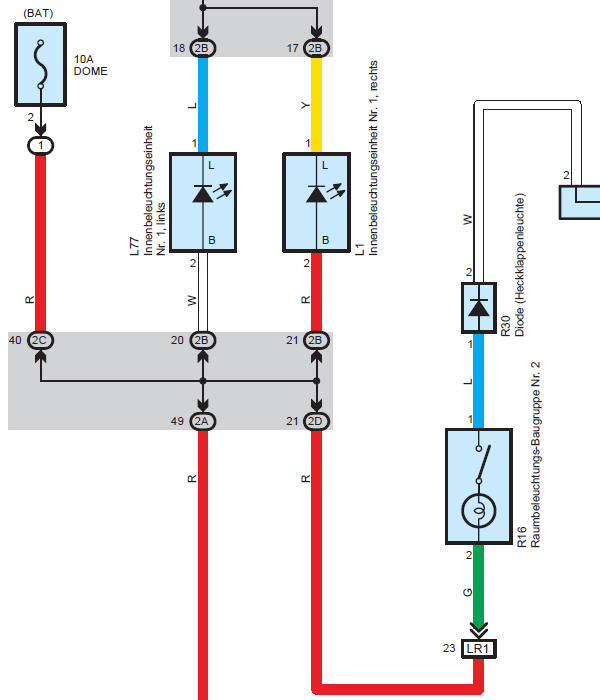

Schaltplan


Hoffe das hilft
Walter
Consul
Beiträge: 145
Benutzer offline Hier klicken, um das Profil dieses Benutzers zu sehen
Letzte Änderung: 19.11.2020 18:49 von Consul.
2020 bis heute Toyota Yaris HSD Premium (2020) XP21
2014 bis 2020 Toyota Prius+ Sol Premium (2014)
2008 bis heute Ford Consul MK1 (1954)
************************
Toyota-Historie: 2013-2014 Toyota Auris HSD Sol Premium (2011) / 2004-2018 Toyota Yaris Sol (2002) / 2004-2013 Lexus IS200 Automat (1999) / 1989-2002 Toyota Model F Super Saloon (1986) / 1987-1989 Toyota Model F GL (1984) / 1986-1987 Toyota Model F DX (1982)
Kein öffentlicher Schreibzugriff erlaubt, bitte erst registrieren!

#633576
Aw: Innenleuchte Kabelbelegung Prius Plus gesucht 19.11.2020 21:01 - vor 1 Woche, 4 Tagen
erstmal danke, ist aber nicht ganz das, was ich suche.

Ein Bild von hinten, wo die Lampe an den Kabeln hängt, wäre gut.

Ich mache morgen mal Bilder von der Taxi-Konsole und der orig. Leuchte. Ist ein Prius Plus aus 05/2015
schnubbi07
Beiträge: 2
Benutzer offline Hier klicken, um das Profil dieses Benutzers zu sehen
Kein öffentlicher Schreibzugriff erlaubt, bitte erst registrieren!

#633650
Aw: Innenleuchte Kabelbelegung Prius Plus gesucht 20.11.2020 10:03 - vor 1 Woche, 3 Tagen
üblicherwese hast du dauerplus an der lampe. einfach rauszumessen mit einem multimeter oder einer prüflampe. dann gibt es immer noch ein kabel zum türkontakt, welches auf masse geschaltet wird. heutzutage geht das aber in ein steuergerät, was diese funktion mit verzögerung und dimmung versieht. für das direkte einschalten gibts dann noch ein echtes massekabel, meist unter einer der schrauben, evt. aber auch als kabel im stecker. mehr ist da erstmal nicht für die innenleuchte.
denkbar in dem bereich sind aber auch ambientbeleuchtung (mit fahrlicht geschaltet), mircro, regensensor, kamera und gott weiß was nicht noch alles...
kurzer
Beiträge: 6178
Benutzer offline Hier klicken, um das Profil dieses Benutzers zu sehen
kurzer gruss

Prius II Executive, Navachorot

Prius II
Prius I


Der Pessimist sieht in jeder Aufgabe ein Problem, der Optimist sieht in jedem Problem eine Aufgabe.

früher: Prius 1 2001
heute: Prius 2 2007
Kein öffentlicher Schreibzugriff erlaubt, bitte erst registrieren!
